TTL-Luftridå Serie AB-M.

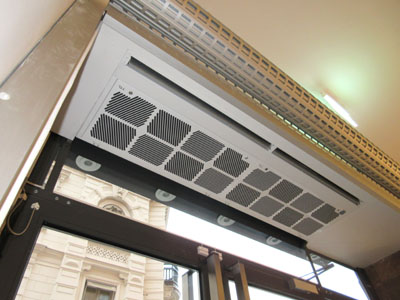

Serie AB-M är en designad varmluftsridå för mindre butiksentréer eller portar.
Aggregaten har EC-motorer med låg energiförbrukning och har steglös reglering 0-10V.

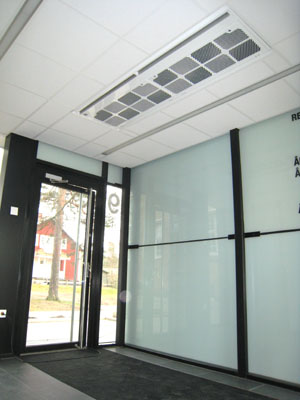

Till butiksentréer bör inte installationshöjden överstiga 2,5m för bästa funktion.
Detta är beroende på användningsområde.
Luftridåaggregatet finns i 2 olika varianter:
Vattenburen värme.
Kalluftsridå utan värmebatteri.

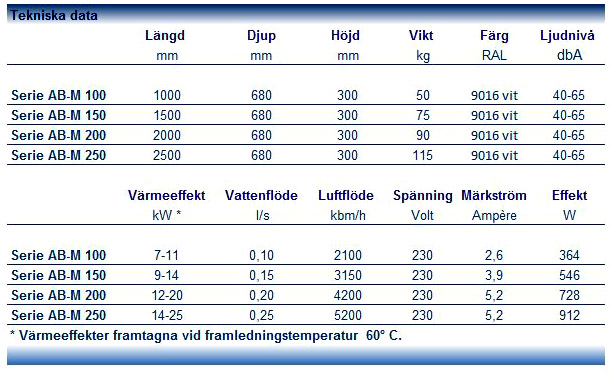

Mått: Höjd 300 mm djup 680 mm och längderna 1,0 m, 1,5m, 2,0m & 2,5m.
Serie AB-M tillverkas i 4 olika längder.

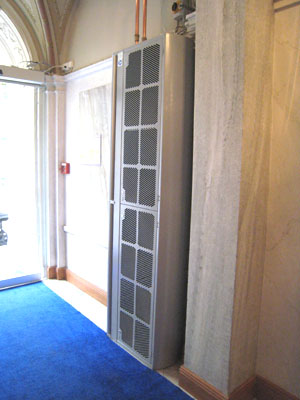

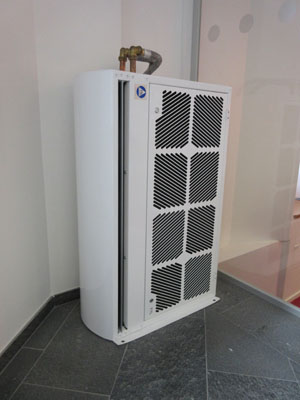

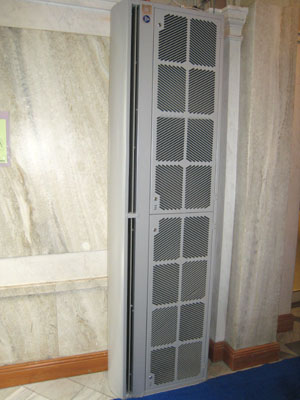

Det finns också som stående aggregat med höjd 2300mm
Serie AB-M 100 = dörröppning 0,8-1,0 meter
Serie AB-M 150 = dörröppning 1,2-1,5 meter.
Serie AB-M 200 = dörröppning 1,6-2,0 meter
Serie AB-M 250 = dörröppning 1,6-2,0 meter
Serie AB-M 230 = dörröppning 0,9-1,5 meter. Stående aggregat. Vid bredare öppning krävs 2 st stående aggregat
Färg: standardfärg är vit RAL 9016. Aggregaten kan också lackeras i valfri RAL-kulör enligt arkitekt eller utförande i rostfri 2333,
borstad rostfri eller polerad rostfri.

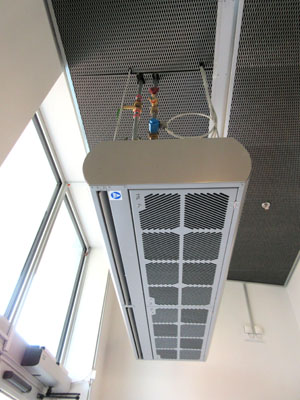

Röranslutning kan fås på 4 olika sätt: ovan vänster, ovan höger eller sidledes höger och sidledes vänster.
Vid röranslutning sidledes finns luftningsnipplar utdragna.
Frostskyddsgivare inbyggd i aggregat. Återställning sker på apparatskåpets front.
Montering: M8 gängnitar 4 st monterade på aggregatets ovansida.

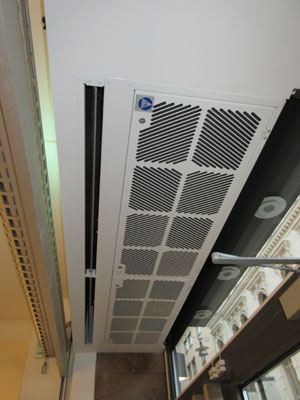

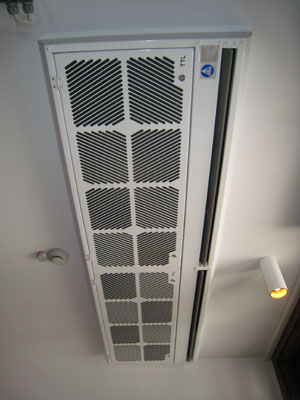

Montering i undertak: Vid ont om takhöjd kan pendelfästen fås på sidan för att minimera höjden till aggregatets höjd 300 mm.
Service: Aggregaten är lättservade för all service sker ifrån undersidan av aggregat.
Filter: Rengöring av filter: utföres med hjälp av dammsugare, beroende på graden av försmutsning,
mellan var tredje till nionde vecka. Extra filter levereras mot beställning.

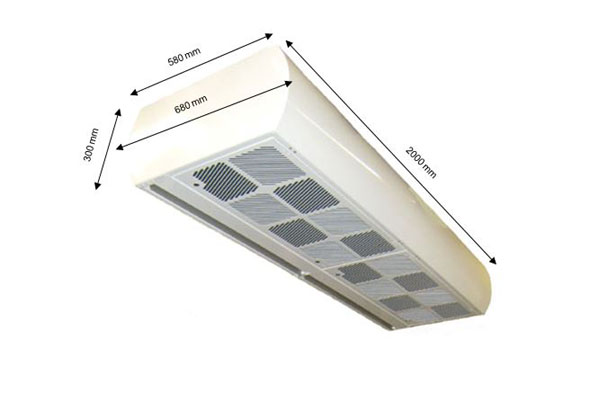

Serie AB-M: Måttskiss
