TTL-Luftridå Serie Notos.




Serie Notos ( gamla produktnamnet ABX-S) är en snyggt designad varmluftsridå för entréer med karuselldörrar.
Aggregaten har energisnåla motorer med 3-stegs varvtalsreglering.
Ridåaggregatets uppgift är att blåsa över hela öppningen från tak till golv för att skärma av kalluften
som är på väg in när karusellen snurrar.

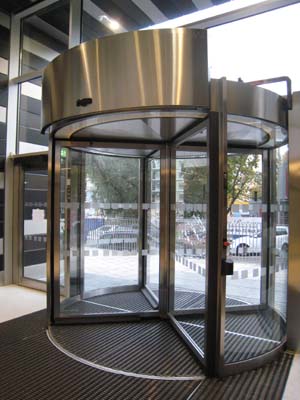

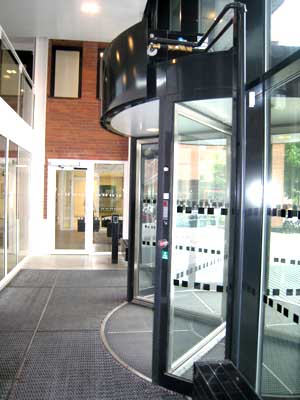

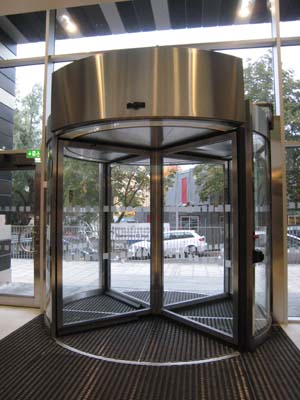

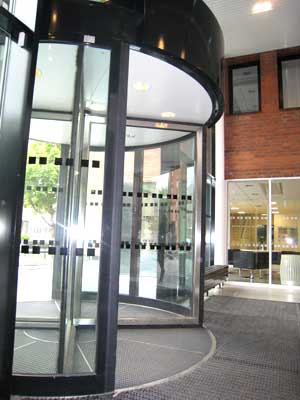

Modellen placeras på karusellens tak och centreras ovan öppning. Sedan måttas det och utblåsningsstosen kan tillverkas.
Höjd och bredd på stosen anpassas till var anläggning. Utblåsstosen bör hamna strax ovan öppningen eller kant ikant.
Utblåsningsstosen skall helst täcka hela öppningen för bästa funktion annars är det risk för läckage av kalluft emellan.

Luftridåaggregatet finns i 2 olika varianter:
Vattenburen värme.
El-batteri 12-30kW

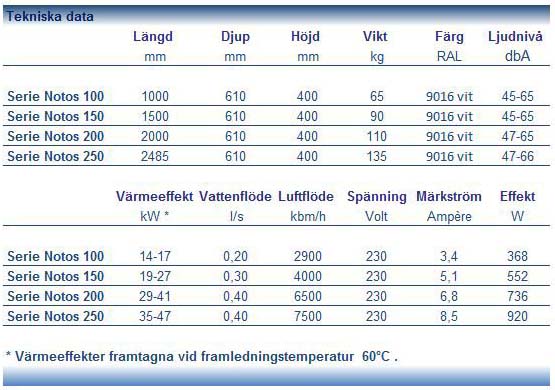

Aggregatet tillverkas i 4 olika längder.
Serie Notos 100 = Karusell med diameter 2,0-2,5m och öppning i karusell ca 1,0-1,5 meter
Serie Notos 150 = Karusell med diameter 2,5-3,0 m och öppning i karusell ca 1,5-2,0 meter.
Serie Notos 200 = Karusell med diameter 3,5-4,5 m och öppning i karusell ca 2,0-2,5 meter.
Serie Notos 250 = Karusell med diameter 4,0-5,0 m och öppning i karusell ca 2,5-3,5 meter.

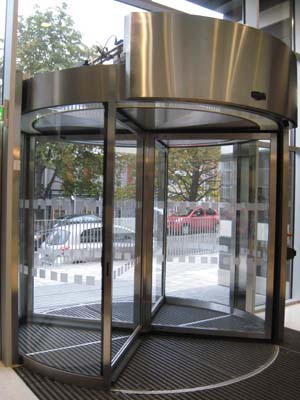

Färg: standardfärg är vit RAL 9016. Aggregaten kan också lackeras i valfri RAL-kulör enligt arkitekt eller utförande i rostfri 2333,
borstad rostfri eller polerad rostfri.

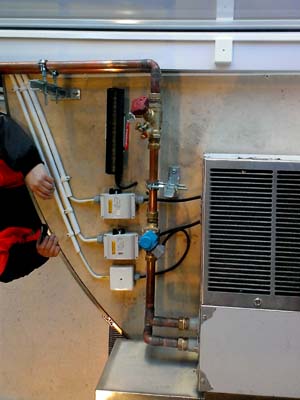

Röranslutning kan fås på 2 olika sätt: sidledes höger och sidledes vänster.
Vid röranslutning sidledes finns luftningsnipplar utdragna.
Montering: På aggregatets undersida finns monterade justerbara fötter. Aggregatet bör fixeras med några hörnor i tak på karusellen.
Service: Aggregaten är lättservade för all service sker ifrån ovansidan av aggregat.

Filter: Rengöring av filter: utföres med hjälp av dammsugare, beroende på graden av försmutsning,
mellan var tredje till nionde vecka. Extra filter levereras mot beställning.






Serie Notos





























Serie Notos: Måttskiss


Serie Notos 150
